Máquina de conformación de rodillos purlin con estructura de panel

Esta serie de máquinas automáticas de conformación continua de acero C - U - Z - M puede realizar trabajos pesados y ligeros al mismo tiempo.Esta serie está integrada con un sistema de punzonado flexible y de alta gama, que puede producir diferentes tamaños de láminas, velocidad de moldeo de 12 m / MIN a 15 M / MIN, as í como servicios de pre - Corte y post - Corte: si necesita producir una variedad de tamaños de láminas, puede elegir

  • ,Podemos ayudarle a pre - cortar para ahorrar costos y mucho tiempo para cambiar el tamaño de la cuchilla a la hora de cambiar.


  • si su perfil no es tan grande, el corte posterior puede mejorar en gran medida la calidad del perfil.

Aplicable;Material aplicable: acero frío / laminado en caliente, acero galvanizado

espesor: 2,0 - 3,0 (MM)

resistencia al rendimiento;230 - 300 (MPA)

anchura:;Se puede hacer de acuerdo a las necesidades del cliente & # 39;Necesita componentes y parámetros de la línea de producción

;Estructura del panel purlin Rolling Machine


Decoiler3t/5t Motor/hydraulic motor/passive (optional)
Feeding table
Leveling device
Holes punching deviceas profile requests
Roll forming system12-15m/min
Safety coveroptional
Post cutting device
Output SystemManual supporter/ Automatic Stacker (optional)
Stackmaster(Output direction) Lateral/Longitudinal (optional)
Hydraulic systemPower supply for holes punching /post-cutting system
Electric control systemMITSUBISH/ SIEMENSE/AMS (optional or as requested )

workflow;Proceso de pre - Corte:



;


desenrolladorPasivo / automático);→&Nbsp;Guía de alimentación→Sistema de Nivelación→ Sistema de punzonado (según el perfil)→&Nbsp;Pre - Corte por longitud→ Sistema de formación de rodillos→ Soporte de salida manual / apilador automático (opcional)

;

flujo después del Corte:

;

desenrolladorPasivo / automático);→&Nbsp;Guía de alimentación→Sistema de Nivelación→ Sistema de punzonado (según el perfil)→&Nbsp;Sistema de formación de rodillos→&Nbsp;Corte posterior (hidráulico)→ Soporte manual de salida / apilador automático (opcional)

;



Instalación de purlins de estructura de panel


C Steel InstallationZ Installation


aplicación de purlins de estructura de panel

, con Verde, robusto, económico, duradero, rápido y otras características;El purlin de acero y otros materiales de construcción de estructuras de acero se utilizan cada vez más ampliamente.


Panel Structure Purlin Roll Forming Machine ApplicationPanel Structure Purlin Roll Forming Machine Application


purlin Section of General panel Structure

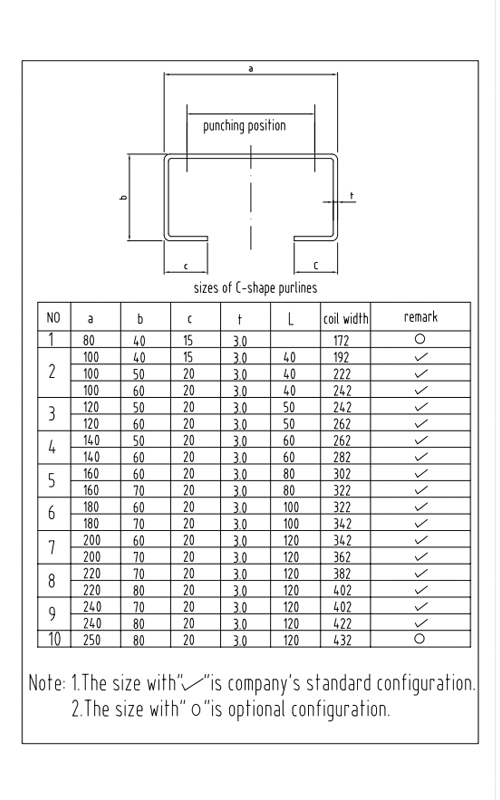

Popular C U Z M Profile drawings

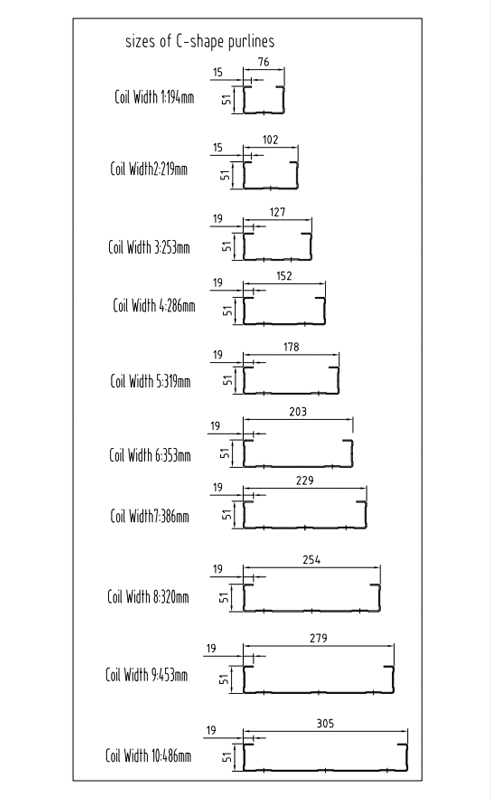

Popular C U Z M Profile drawings

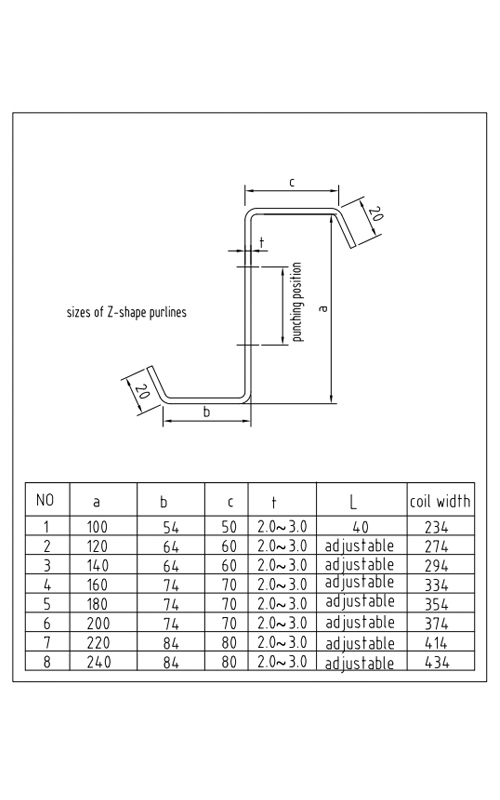

Popular C U Z M Profile drawings

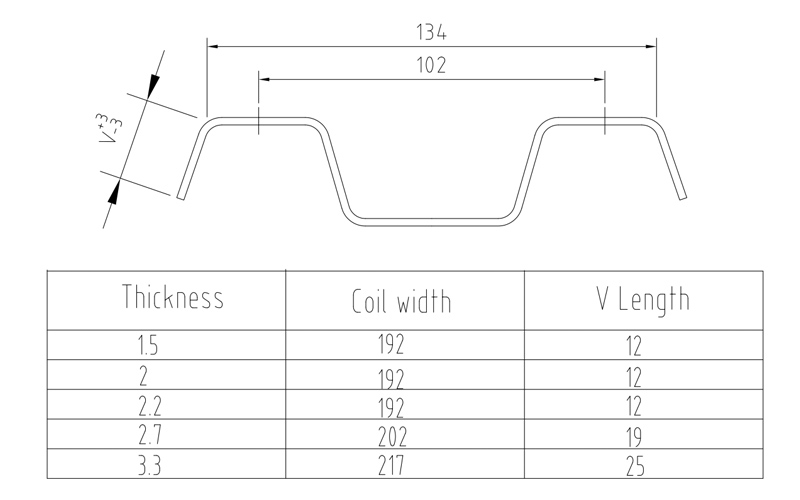

Popular C U Z M Profile drawings;


de;Especificación de la máquina de conformación de rodillos purlin de estructura de panel

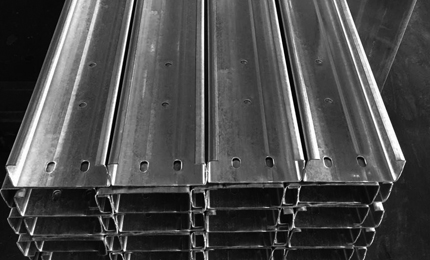

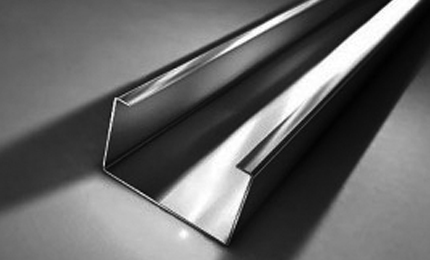

C SampleC Samples

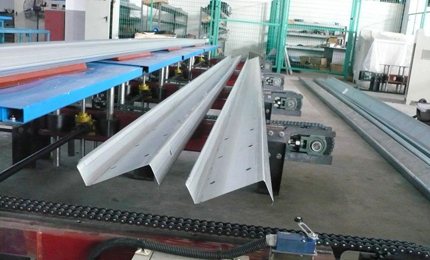

Z Sample


;Máquina de conformación de rodillos purlin de estructura de panel

Machine ConditionFully New, A Grade quality
Panel ShapeAs profile drawing and customer’s requirements
Operator needed1-2 persons
Power Supply220V/380V/415V/460V, 50/60Hz, 3P (as requests)
Equipment WeightAbout12t
Dimension(L*W*H) about 25*3*2m
LOADING SIZENormally need 1x 40' (+ 1x20GP)container.
Equipment ColorNormally Blue/White, or as requests;
Place of OriginZhejiang, China (Mainland)
PackingStandard and careful export packing
