Línea de molinos de tubos de gran tamaño

La línea de molinos de tubos de gran tamaño se utiliza principalmente para hacer tubos de gran tamaño cuadrados, cuadrados redondos, rectangulares y otras formas de acero al carbono, acero inoxidable y otras tuberías de acero aleado.


Plano de disposición de la línea de molino de tubos de gran tamaño

Layout Drawing of Big Size Tube Mill Line



Flujo de trabajo de la línea de molinos de tubos de gran tamaño


Working Flow of Tube Mill Line

Parámetros técnicos principales (solo como referencia, serán las solicitudes)


A: bobinas de tira adecuadas

1. Material adecuado: bobina de acero al carbono;

Bobina de acero de aleación; API5L X42-X80

(Solo como referencia, serán las solicitudes)

2. Rango de ancho de tira adecuado: 280 mm-2261 mm

3. Espesor de pared: 2,0 mm-22 mm


B. Productos terminados

1.Tubería OD φ89mm-φ720mm

2.Espesor: 2.0 mm-22 mm

3.Tubo cuadrado: 70 mm x 70 mm-600 mm x 600 mm, espesor: 2.0 mm-22 mm

Longitud: 6m-12m

Tolerancia de longitud: +/- 3 mm


C. Datos del equipo (solo como referencia)

Velocidad de producción: 20-50 m / min.

Dirección: de izquierda a derecha o de derecha a izquierda desde el lado del operador (según lo solicite el cliente)

Capacidad: 35.000 ton / año-180, 000 ton / año

Potencia de entrada de electricidad: 280kW-1400kW

Fundación: 100m – 400m (largo) x 9m-40m (ancho)

Peso: alrededor de 30 toneladas a 300 toneladas.

Operador: 6-8 personas (según las solicitudes de tamaño)


Parámetros técnicos de la línea de molinos de tubos de gran tamaño


ModelRound pipeSquare pipeThicknessSpeed
mmmmmmm/min
RFT-219Ф89-Ф21970x70-170x1702.0-8.050
RFT-273Ф114-Ф27390x90-210x2103.0-10.045
RFT-325Ф140-Ф325110x110-250x2504.0-12.740
RFT-377Ф165-Ф377130x130-280x2804.0-14.035
RFT-406Ф219-Ф406170x170-330x3306.0-16.030
RFT-508Ф273-Ф508210x210-400x4006.0-18.025
RFT-660Ф325-Ф660250x250-500x5006.0-20.020
RFT-720Ф355-Ф720300x300-600x6006.0-22.020



Tubos terminados

Finished tubesFinished tubes

Finished tubesFinished tubes

Finished tubesFinished tubes

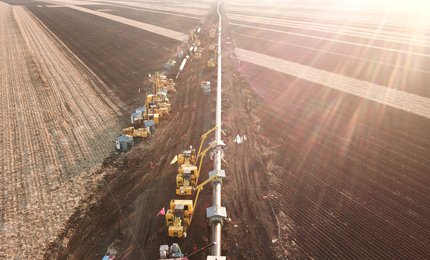

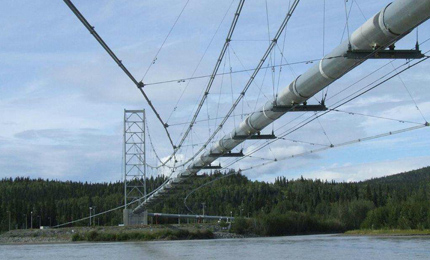

Aplicaciones de la línea de molinos de tubos de gran tamaño

Applications of Big Size Tube Mill LineApplications of Big Size Tube Mill Line

Applications of Big Size Tube Mill Line


Información relacionada

Machine ConditionFully New, A Grade quality
SizeAs requests
Power Supply220V/380V/415V/460V/480V, 50/60Hz, 3P (as requests)
Equipment WeightAbout 30ton-300ton
Dimension40m–400m (length) x 3.8m-40m (width)
LOADING SIZENormally need 4-30 x 40' containers
Equipment Colornormally Blue/Green/White, or as requests
Place of OriginZhejiang, China (Mainland)
PackingStandard and careful export packing
